KK01 劃痕測試儀

簡介

該測試儀使用鋼針刮劃薄膜、塑料、汽車內外裝飾材料、涂膜材料等，評估材料的“抗刮性（劃痕特性）”。執行ASTM和ISO（標準化“負載增加型劃痕試驗”）。利用該試驗可進行“劃痕特性定量評估”并用于“涂層材料的研究”“產生劃痕的機理分析”。

特點

●計算劃痕摩擦系數：計算與表面損傷直接相關的物理量——劃痕摩擦系數，有利于分析劃痕機構。

●示教功能：執行設定初期、到達負載按壓試驗的功能。在本試驗前啟動該功能，可迅速設定負載范圍。

●懸掛機構：對于難以進行劃痕評估的褶皺形狀，或表面存在凹凸的樣品也可在不損失線性負載增加性的前提下進行試驗。

測量樣品示例

薄膜、塑料、汽車內外裝飾材料、涂膜材料

系統結構圖、測量數據

測量軟件畫面示例

規格

尺寸/重量（粗略值）：W965 × D530 × H690（mm）／150kg

電源：AC100V，最大功耗 60W

測量環境溫濕度：10 ～ 40℃／30 ～ 70%RH　　無冷凝。※安裝在受風或振動影響較少處

測量動作：

測量方法：增加負載方法；

劃痕方向：從左向右

檢測劃痕負載：

檢測器：測力傳感器

垂直負載：1～200N

水平負載（最大）：200N

精度（滿刻度）：±0.5% 以下

檢測劃痕距離：

檢測器：線性編碼器

距離（最大）：400mm

劃痕速度：1mm／sec　～　400mm／sec

檢測深度：檢測器：激光位移計

數據通信：

數據傳輸：USB；

測量結果數量：約1000個

樣品尺寸：尺寸：200mm × 420mm　厚度：5mm（最大）

產品陣容

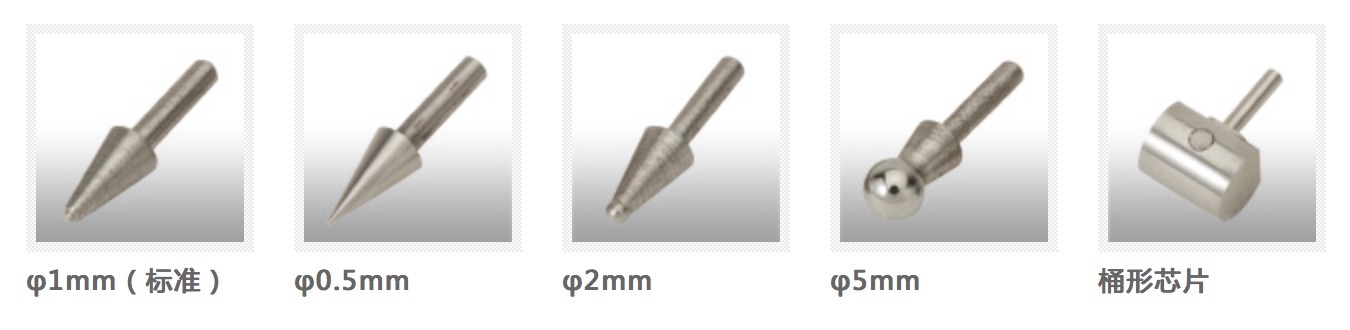

除標準φ1mm芯片外，還提供多種芯片，便于評估多種劃痕損傷（光澤度劃痕、鱗片劃痕、切割劃痕等）。也接受定制符合客戶需求試驗的芯片。

※除φ1mm芯片外，不符合ASTM、ISO標準
